一．ZW7(ZW17)真空斷路器概述：

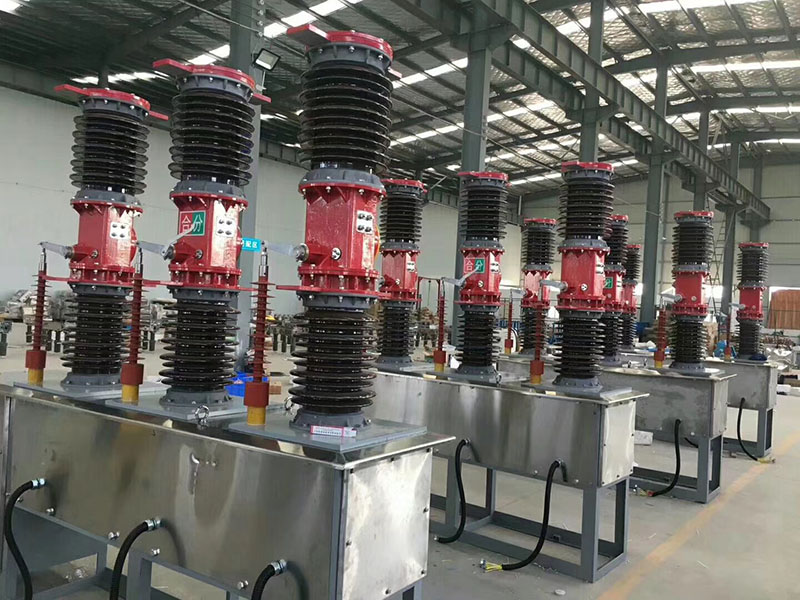

ZW17（ZW7）-40.5型戶外高壓真空斷路器（以下簡稱斷路器）主要用于農網和城網的35kV供電系統，作為分?jǐn)?、關合負荷電流、過載電流及短路電流之用，尤其使用于頻繁操作的戶外場所。該斷路器配用CT19BW操動機構，通過傳動裝置實現斷路器的分、合功能；選配LZZB（J）-35半封閉（全封閉）電流互感器，供測量和繼電保護用，其線圈數量、變比、精度可根據用戶要求制作；選用FJ-01（6901）高壓斷路器絕緣脂以加強真空滅弧室及電流互感器的外絕緣，從而擴展了斷路器的使用范圍。
1.環境條件：
(1)周?chē)h(huán)境溫度：-25℃～+40℃
(2)海拔：不超過2000m
(3)風速：不超過34m/s
(4)覆冰厚度：不超過10mm
(5)地震烈度：不超過8度
(6)空氣污穢程度：Ⅳ級
2.采用標準：
(1)GB/T1984-2003 交流高壓斷路器
(2)GB311.1-1997 交流輸變電設備的絕緣配合
(3)GB/T11022-1999 高壓開關設備和控制設備標準的共同技術要求
(4) GB/T16927.1-1997高電壓試驗技術
二.ZW7(ZW17)真空斷路器結構：
ZW17(ZW17)真空斷路器斷路器為瓷套支柱式結構，三相共裝在一個底架上，其主要由真空滅弧室、電流互感器、傳動裝置、操動機構及支撐部分組成，并充以適量的FJ-01(6901)高壓斷路器絕緣脂作為外絕緣。這就可以避免了由于充SF6氣體所帶來的一系列問題，檢修及維護方便。
(1) 真空滅弧室：真空滅弧室是斷路器的主要部件，本產品所配用的滅弧室為專用滅弧室，其型號為：TD840A（31.5kA）、TD8101A（25 kA）、TD810A（20kA）。
(2)電流互感器：本產品選配 LZZB（J）-35電流互感器（全封閉），供測量和繼電保護用。電流互感器安裝在支柱瓷套內（一次部分），每個互感器可配四個獨立的線圈，其線圈數量、變比、精度可根據用戶要求制作。計量精度可以達到0.2及0.2S級，四個線圈的變比、精度可以不同。
(3)傳動裝置：實現操動機構力的輸出及轉換，從而實現斷路器的分、合。傳動裝置包括絕緣拉桿、拐臂及導桿，調整絕緣拉桿和導桿的長度，可以調整開關的超行程和開距。
(4)操動機構：斷路器配用CT19BW操動機構，機構的短路開斷能力應與真空滅弧室相匹配。為防止機構箱內電氣控制元件受潮，機構箱內裝有加熱器。
(5)絕緣脂：選用FJ-01（6901）高壓斷路器絕緣脂以加強真空滅弧室及電流互感器的外絕緣。
三.ZW7(ZW17)真空斷路器產品特點：
(1)結構簡單，占地面積小，重量輕；
(2)無油化、無氣化、經濟環保；
(3)開斷性能好，可靠性高、壽命長，維護工作量??；
(4)所配彈簧操作機構、動作可靠壽命長；
(5)密封性好、抗老化、不燃燒、無爆炸危險；
(6)充填絕緣硅脂加強真空滅弧室和電流互感器外絕緣，絕緣性能優異，工作可靠性高。
四.ZW7(ZW17)真空斷路器主要技術參數:
ZW17A-40.5型戶外高壓真空斷路器的主要技術參數
|
序號 |
名稱 |
單位 |
數據 |
||||
|
1 |
額定電壓 |
kV |
40.5 |
||||
|
2 |
額定絕緣水平 |
1min工頻耐受電壓 |
干試 |
kV |
95 |
||
|
濕試 |
80 |
||||||
|
雷電沖擊耐受電壓（峰值） |
185 |
||||||
|
3 |
額定頻率 |
Hz |
50 |
||||
|
4 |
額定電流 |
A |
1250 |
1600 |
2000 |
||
|
5 |
額定短路開斷電流 |
kA |
20 |
25 |
31.5 |
||
|
6 |
額定短路關合電流（峰值） |
kA |
50 |
63 |
80 |
||
|
7 |
額定短路持續時間 |
s |
4 |
||||
|
8 |
額定短時耐受電流 |
kA |
20 |
25 |
31.5 |
||
|
9 |
額定峰值耐受電流 |
kA |
50 |
63 |
80 |
||
|
10 |
異相接地故障條件下的短路開斷電流 |
kA |
17.54 |
21.93 |
27.6 |
||
|
11 |
額定操動順序 |
|
分-0.3s-合分-180s-合分 |
||||
|
12 |
開斷時間 |
ms |
≤100 |
||||
|
13 |
機械壽命 |
次 |
10000 |
||||
|
14 |
額定短路開斷電流開斷次數 |
20 |
|||||
|
15 |
重量 |
kg |
≈1000 |
||||
|
16 |
爬電距離 |
mm |
1255 |
||||
LZZB（J）-35電流互感器的主要技術參數
|
額定一次電流（A） |
額定二次電流（A） |
準確級組合 |
準確級 |
額定輸出容量（VA） |
4s額定熱穩定電流（kA） |
額定熱穩定電流（kA） |
|
50 |
5或1 |
0.2/0.2/0.2；0.2/0.5/0.5 0.2S/0.2S/0.2S；0.2S/0.5/0.5 0.5/0.5/0.5；0.2/0.2/10P10 0.2S/0.2S/10P10；0.2S/0.5/10P10 0.2/0.5/10P10；0.5/0.5/10P10 0.2/10P10/10P10；0.5/10P10/10P10 0.2S/10P10/10P10 0.2S/0.2S/0.2S/10P10 10P10/10P10/10P10 0.2/0.2/0.2/10P10 0.2/0.2/0.5/10P10；0.2/0.5/0.5/10P10 0.2S/0.2S/0.5/10P10 0.2S/0.5/0.5/10P10 0.5/0.5/0.5/10P10 0.2/0.2/10P10/10P10 0.2S/0.5/10P10 0.2S/0.2S/10P10/10P10 0.2/0.5/10P10；0.5/0.5/10P10 0.2/10P10/10P10/10P10 0.2S/10P10/10P10/10P10 0.5/10P10/10P10/10P10 10P10/10P10/10P10/10P10 |
0.2S 0.2 0.5 10P10 |
15 15 25 50 |
3 |
7.5 |
|
75 |
5 |
12.5 |
||||
|
100 |
8 |
20 |
||||
|
150 |
12 |
30 |
||||
|
200 |
16 |
40 |
||||
|
300 |
20 |
50 |
||||
|
400 |
20 |
50 |
||||
|
600 |
31.5 |
80 |
||||
|
800 |
40 |
100 |
||||
|
1000 |
40 |
100 |
||||
|
1200 |
40 |
100 |
||||
|
1500 |
40 |
100 |
||||
|
1600 |
40 |
100 |
CT19BW彈簧操動機構的主要技術參數
|
序號 |
名稱 |
單位 |
數據 |
備注 |
|
|
交流 |
直流 |
||||
|
1 |
儲能電機額定電壓 |
V |
110 |
110 |
|
|
220 |
220 |
|
|||
|
2 |
分、合閘線圈額定電壓 |
V |
110 |
110 |
|
|
220 |
220 |
|
|||
CT19BW彈簧操動機構所配脫扣器的組合及其代號
|
脫扣器組合代號 |
脫扣器名稱及代號 |
|
|
過流脫扣線圈 |
分閘線圈 |
|
|
脫扣器數量 |
||
|
104 |
1 |
1 |
|
114 |
2 |
1 |
|
400 |
0 |
1 |
|
注：脫扣器的其它組合方式可由用戶與制造廠協商確定。 |
||
五.ZW7(ZW17)真空斷路器機械特性參數:
|
序號 |
名稱 |
單位 |
數據 |
|||
|
20kA |
25kA |
31.5kA |
||||
|
1 |
觸頭開距 |
mm |
22±2 |
20±2 |
||
|
2 |
觸頭超行程 |
mm |
4±1 |
|||
|
3 |
觸頭允許磨損厚度 |
mm |
3 |
|||
|
4 |
觸頭壓力 |
N |
2500±200 |
3100±200 |
||
|
5 |
相間中心距 |
mm |
710±5 |
|||
|
6 |
平均分閘速度 |
m/s |
1.6±0.2 |
|||
|
7 |
平均合閘速度 |
m/s |
0.6±0.2 |
|||
|
8 |
合閘時間 |
ms |
60～100 |
|||
|
9 |
分閘時間 |
ms |
20～60 |
|||
|
10 |
觸頭合閘彈跳時間 |
ms |
≤3.5 |
|||
|
11 |
三相分、合閘同期性 |
ms |
≤2 |
≤3 |
||
|
12 |
主回路電阻（不含電流互感器） |
μΩ |
≤80 |
|||

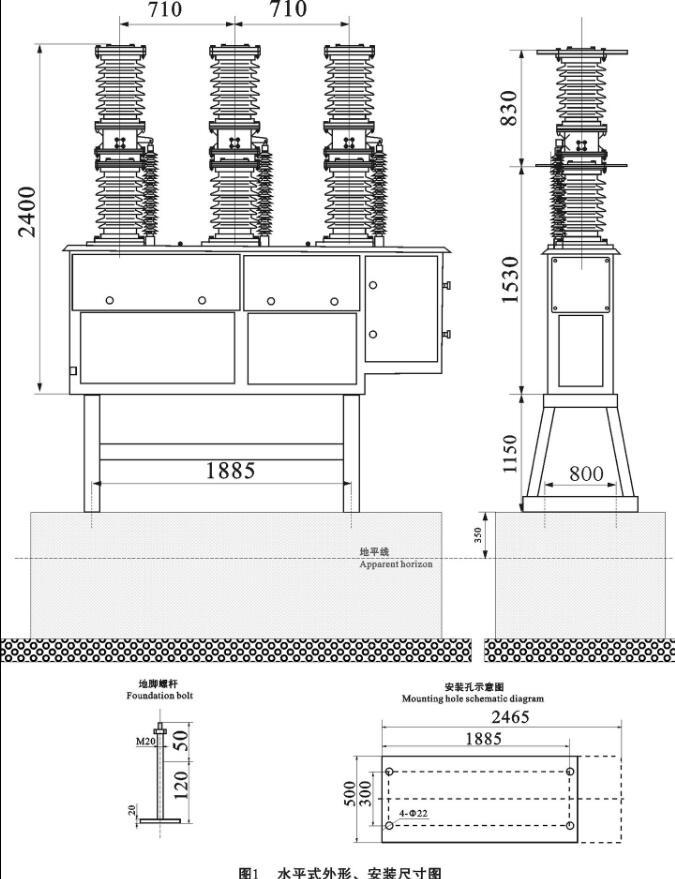

六．ZW7(ZW17)真空斷路器安裝尺寸及方式：
