PRODUCT
1.1 LW8-40.5型戶外高壓六氟化硫斷路器是一種以六氟化硫為滅弧介質，三相交流50Hz的戶外高壓電氣設備。適用于35kV輸配電系統的控制和保護，也可用于聯絡斷路器及開合電容器組的場合；并可內附電流互感器供測量與保護用。
1.2 本斷路器符合國家標準GB 1984-1989《交流高壓斷路器》和國際電工委員會標準IEC60056：1987《高壓交流斷路器》的要求。
1.3 LW8-40.5型斷路器配用CT14型彈簧操動機構。

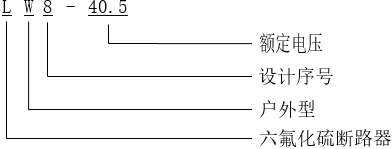

2 LW8戶外高壓六氟化硫斷路器型號含義 :
3. 斷路器的主要特點
3.1 開斷性能優良，燃弧時間短，電壽命長，在100% 額定短路開斷電流下累計開斷16次不檢修，不更換六氟化硫氣體；
3.2 機構可靠性高，合閘能力強，能頻繁操作；
3.3 開合電容器組電流400 A無重燃；
3.4 切空長線50公里無重燃；
3.5 結構簡單、體積小，不檢修周期長。
4. 產品使用環境
4.1 海拔高度:不大于2000米；
4.2 環境溫度：上限40℃，下限-30℃；
4.3 空氣污穢程度：Ⅲ級；
4.4 風速:不大于34m/s；
4.5 地震烈度不超過8度。
5. 技術數據
5.1 主要技術數據見表1。
5.2 LW8戶外高壓六氟化硫斷路器參數見表2。
表1
|
序號 |
名稱 |
單位 |
數據 |
||||||
|
1 |
額定電壓 |
kV |
40.5 |
||||||
|
2 |
額定絕緣水平 |
雷電沖擊耐壓 (全波峰值) |
相間、對地 |
185 |
|||||
|
斷口 |
215 |
||||||||
|
工頻耐壓(1min) |
相間、對地（干試/濕試） |
95 |
|||||||
|
斷口 |
110 |
||||||||
|
3 |
額定頻率 |
Hz |
50 |
||||||
|
4 |
額定電流 |
A |
1600 |
2000 |
2500 |
3150 |
|||
|
5 |
額定短時耐受電流(額定熱穩定電流) |
kA |
31.5 |
||||||
|
6 |
額定峰值耐受電流(額定動穩定電流) |
80 |
|||||||
|
7 |
額定短路持續時間(額定熱穩定時間) |
s |
4 |
||||||
|
8 |
額定短路開斷電流 |
kA |
31.5 |
||||||
|
9 |
額定短路關合電流(峰值) |
80 |
|||||||
|
10 |
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
||||||
|
11 |
額定失步開斷電流 |
kA |
7.9 |
||||||
|
12 |
開合單個電容器組電流 |
A |
400 |
||||||
|
13 |
額定短路開斷電流下的累計開斷次數 |
次 |
16 |
||||||
|
14 |
機械壽命 |
次 |
6000 |
||||||
|
15 |
分閘時間(額定操作電壓時) |
s |
≤0.06 |
||||||
|
16 |
合閘時間(額定操作電壓時) |
≤0.1 |
|||||||
|
17 |
金屬短接時間 |
≥0.12 |
|||||||
|
18 |
六氟化硫氣體額定壓力(20℃時表壓) |
MPa |
0.45 |
||||||
|
19 |
六氟化硫氣體報警壓力(20℃時表壓) |
0.42 |
|||||||
|
20 |
六氟化硫氣體功能壓力(20℃時表壓) |
0.40 |
|||||||
|
21 |
年漏氣率 |
%/年 |
≤1 |
||||||
|
22 |
六氟化硫氣體水分含量(20℃時交接驗收值) |
ppm (v/v) |
150 |
||||||
|
23 |
所配CT14型彈簧操動機構的額定操作電壓 |
分閘線圈、合閘線圈 |
V |
交流: 220、380 |
|||||
| 直流：48、110、220 | |||||||||
|
電動機 |
交流: 220 |
||||||||
|
直流：110、220 |
|||||||||
|
24 |
斷路器總重 |
|
kg |
1200 |
|||||
表2
|
序號 |
名稱 |
單位 |
技術數據 |
||
|
1 |
斷路器相間距 |
mm
|
630 |
||
|
2 |
動觸頭行程 |
95±2 |
|||
|
3 |
觸頭開距 |
60±1.5 |
|||
|
4 |
相間分閘同期性 |
ms
|
≤2 |
||
|
5 |
相間合閘同期性 |
≤3 |
|||
|
6 |
主回路的直流電阻 |
額定電流 |
1600A |
μΩ |
≤150 |
|
2000A |
≤100 |
||||
|
2500A |
≤80 |
||||
|
3150A |
≤60 |
||||
|
7 |
剛合速度 |
m/s |
3.2±0.2 |
||
|
8 |
剛分速度 |
m/s |
3.4±0.2 |
||
|
9 |
合閘緩沖壓縮行程 |
mm
|
10+0.5-1.0 |
||
|
10 |
合閘緩沖定位間隙 |
＞1 |
|||
|
11 |
扇形板扣接量 |
2～4 |
|||
|
12 |
扇形板與半軸間間隙（分閘儲能位置） |
2～3 |
|||
6. 斷路器的結構和工作原理

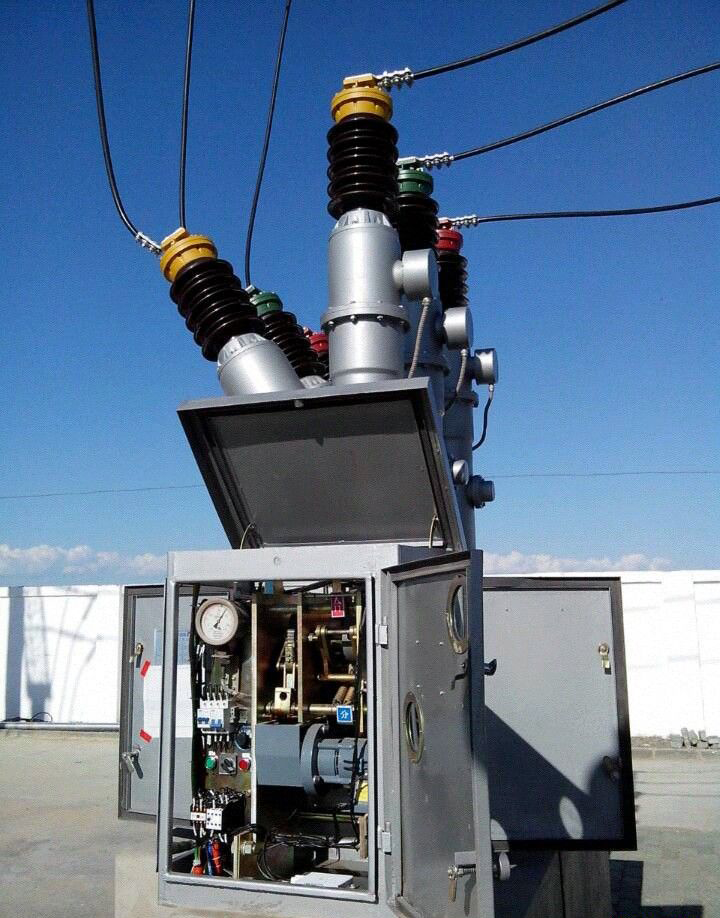

6.1 總體布置

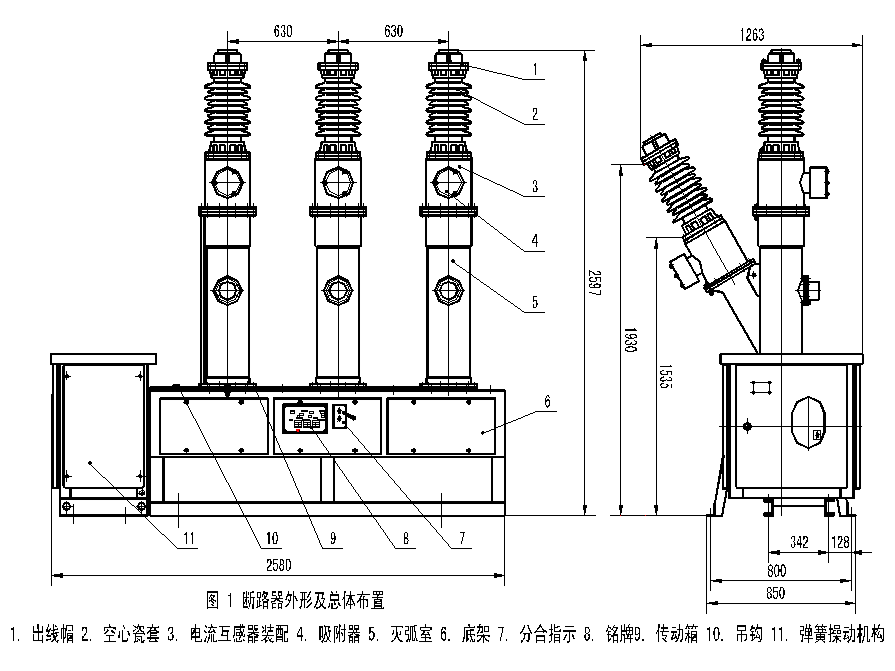

LW8-40.5型斷路器屬罐式六氟化硫斷路器，采用三相分立的落地罐式結構，三相滅弧室分別裝于三個接地的金屬外殼中，總體布置見圖1或圖2（機構側置）。三相六氟化硫氣體通過銅管連接保持三相六氟化硫氣體的壓力一致。壓力由裝在底架上的六氟化硫氣體專用密度表測量。

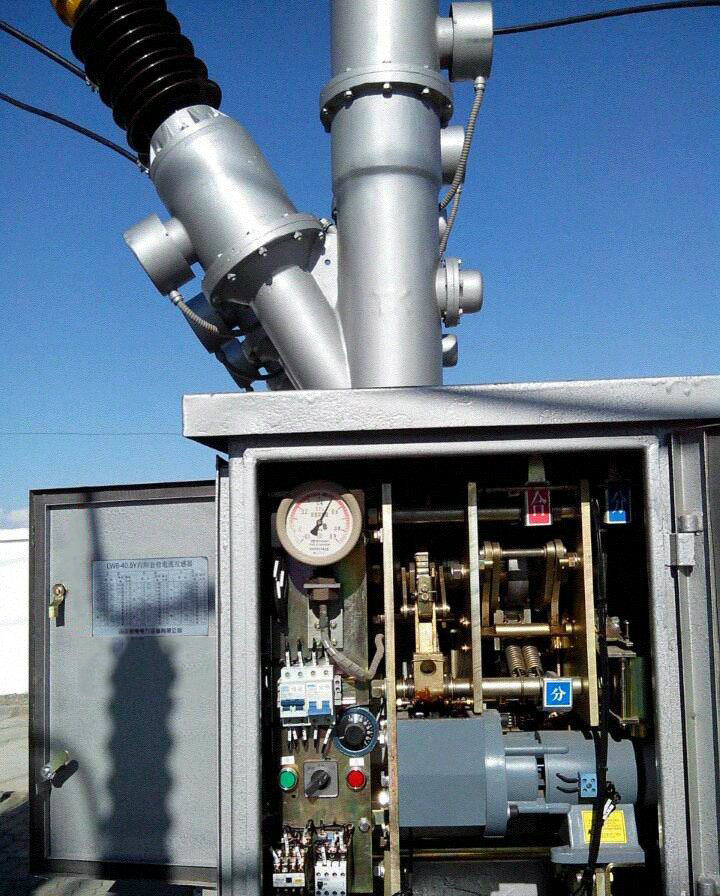

斷路器的三相裝在一個用角鋼焊裝而成的底架上，底架的上面、兩側面和一端裝置了封板，可有效地擋住室外飛石和風砂直接撞擊斷路器的傳動部分，增強了斷路器動作的可靠性，底架的另一端安裝CT14型彈簧操動機構，通過輸出軸和拉桿實現三相聯動操作。
斷路器的主要部件有：出線帽、空心瓷套、滅弧室、吸附器、電流互感器裝配、傳動箱、連桿、底架、CT14型彈簧操動機構。
6.2 傳動系統動作原理
圖3 是LW8-40.5型斷路器一相的傳動系統動作原理圖。O1、O2是兩個固定的轉軸。O1A、AB、O2B、O1、O2 組成一套四連桿機構，O2C、CD和動觸頭組成一套搖桿滑塊機構，能使動觸頭上下作直線運動。
合閘時，彈簧機構輸出軸主動臂 O1A 繞 O1軸轉動，轉動角度約為57.3°，帶動臂O2B繞O2 轉動，轉動角度為60°。這樣四連桿機構，帶動臂O2C繞O2 轉動，轉動角度亦為60°。推動搖桿CD，CD推動動觸頭向上作直線運動，行程約為95mm。分閘是合閘的逆運動。
6.3 六氟化硫氣體壓力（密度）監控
LW8戶外高壓六氟化硫斷路器氣體壓力（密度）用帶溫度補償功能的專用六氟化硫密度控制器進行監控。當斷路器六氟化硫氣體壓力下降，降至0.42 Mpa時，密度控制器一電接點接通，斷路器發出報警信號，這時應及時給斷路器補氣至額定氣體壓力（0.45MPa）。當斷路器六氟化硫氣體壓力繼續下降，降至0.4 Mpa即斷路器功能壓力時，密度控制器另一電接點接通，這時，根據系統需要，通過改變斷路器接線（見圖8（a）接線原理圖），可以為用戶提供三種不同的控制保護方案。方案一：連接片（開關型端子）XB1和XB2都連通。當斷路器六氟化硫氣體壓力下降至功能壓力0.4 Mpa時，斷路器強制分閘，而合閘回路被閉鎖。方案二：連接片XB1斷開，XB2連通。斷路器強制分閘功能被取消，當斷路器六氟化硫氣體壓力下降至0.4 Mpa時，合閘回路被閉鎖，但可以遠方或就地分閘。方案三：連接片XB1或XB2都斷開。斷路器強制分閘功能被取消，當斷路器六氟化硫氣體壓力下降至0.4 Mpa時，分、合閘回路同時被閉鎖，斷路器不能動作。
6.4 空心瓷套
瓷套結構見圖4，它由瓷件和上、下法蘭組成，瓷套的抗彎試驗破壞值＞1.7X104N；水壓試驗破壞值＞3.5X106Pa；例行水壓試驗值為＞2.0X106Pa；爬電比距為 26 mm/kV。瓷套起絕緣和支撐滅弧室作用。
6.5 觸頭系統
LW8戶外高壓六氟化硫斷路器的觸頭系統由動觸頭和靜觸頭組成。
動觸頭的結構，主要由絕緣子、屏蔽環、觸頭支座、拉桿、氣缸、噴口、動弧觸頭、帶狀觸指、無油軸承、壓板和螺釘等組成。
靜觸頭的結構，主要由絕緣子、靜觸座、冷卻小室、管、接頭、指形觸指、靜弧觸頭和連接螺釘等組成。
動靜觸頭的接觸形式為插入式，通流觸頭和電弧觸頭分開。分閘時，通流觸頭先行斷開，電弧在動、靜弧觸頭之間產生。合閘時，動、靜弧觸頭先行接觸，合閘時的擊穿產生在動、靜弧觸頭之間，所以，斷路器在分、合額定電流或故障電流時，通流觸頭之間不會產生電弧，可保證運動時動、靜觸頭之間良好的接觸和回路電阻的穩定，因而能保證斷路器長時間運行的穩定性和高的累計開斷電流次數，斷路器可長期運行而無需檢修觸頭系統。
6.6 滅弧室
滅弧室的結構見圖5 ，主要由大外殼、動觸頭、靜觸頭、傳動箱、自封閥、密封圈、連接螺栓等部件組成，所有滅弧元件裝在大外殼內，大外殼用鑄鋁合金制造，堅固而重量輕。大外殼在裝配前均經過壓力試驗。水壓試驗：破壞試驗值2.1X106Pa（抽驗5％，經過破壞試驗的大外殼不得再進入裝配）；例行試驗值為：9.0X105Pa。氣壓試驗：6X105Pa,不得有漏氣現象。漏氣率≤1X10-6cm3/s。
LW8-40.5斷路器的滅弧室為單壓力壓氣式結構，熄滅電弧不取決于電弧能量的大小，因而對大、小電流均有優良的開斷能力，燃弧時間在6～18 ms內均能可靠地熄滅電弧。是一種短燃弧斷路器。
LW8戶外高壓六氟化硫斷路器外形尺寸圖
